Фундамент для откатных ворот: какой выбрать, чтобы не переделывать через два года 🏗️
Зачем вообще думать о фундаменте? 🤔
Давайте начистоту. Когда человек выбирает откатные ворота, он думает о створке, автоматике, цвете профлиста, пульте дистанционного управления… О фундаменте думают в последнюю очередь. А зря. Потому что именно фундамент решает, будут ли ваши ворота через три года кататься как по маслу — или начнут скрежетать, клинить и перекашиваться при каждом открытии 😬
Представьте: откатные ворота — это, по сути, тяжёлая металлическая створка весом от 200 до 500+ кг, которая едет по направляющей рельсе. Эта рельса лежит на роликовых тележках. А тележки стоят на швеллере. А швеллер — на фундаменте. И если этот фундамент хоть чуть-чуть «поведёт», сместит, приподнимет или наклонит — вся система идёт наперекосяк ⚠️
Причём проблемы вылезают не сразу. Первый сезон всё отлично. Второй — появляется лёгкий скрежет. Третий — ворота открываются через раз, ролики изнашиваются, автоматика работает на пределе. Знакомо? Это почти всегда фундамент.
Что происходит с грунтом, и почему это касается ваших ворот 🌍
Прежде чем говорить о типах фундаментов, нужно понять одну простую вещь: земля — живая. Она двигается. Особенно в России.
Зимой вода в грунте замерзает и расширяется. Грунт буквально вспучивается — поднимается вверх, иногда на несколько сантиметров. Весной оттаивает и проседает. Этот процесс называется морозное пучение, и он — главный враг любого фундамента в нашем климате ❄️➡️☀️
Глубина промерзания в разных регионах разная:
- Юг России — около 0,8–1,0 м
- Средняя полоса — 1,2–1,5 м
- Север, Урал, Сибирь — 1,8–2,5 м и глубже
Если фундамент не уходит ниже этой отметки или не защищён от пучения другим способом — его будет «качать» каждый сезон. А вместе с ним — ваши ворота 🎢
Кроме того, важен сам тип грунта: песок, глина, суглинок, торф — все ведут себя по-разному. Глина пучит сильно, песок — почти нет, торф вообще может «плыть». Не зная, что у вас под ногами, выбирать фундамент — всё равно что покупать обувь, не зная размера ноги 👟❓
Три рабочих варианта фундамента для откатных ворот ✅

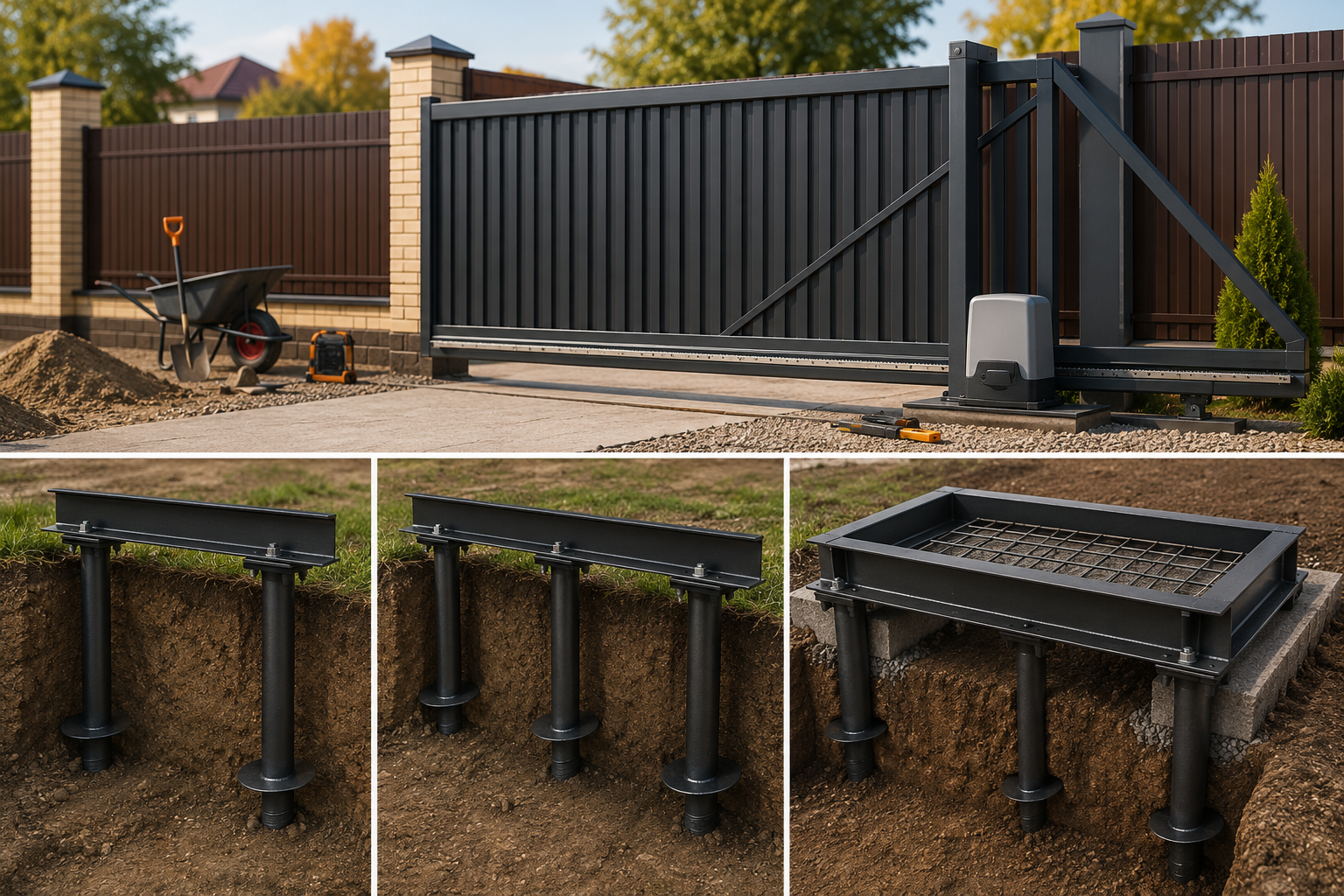

Теперь к делу. На практике для частных откатных ворот используются три основных схемы на винтовых сваях. Каждая — под свои условия и задачи. Разберём подробно.
1️⃣ Фундамент на двух сваях
Самая простая и экономичная схема. Две винтовые сваи вкручиваются в грунт на расстоянии друг от друга, обрезаются по уровню, и сверху на них приваривается стальной швеллер (обычно 16-й или 20-й). На этот швеллер потом крепятся роликовые тележки, по которым катается створка.
Расстояние между сваями — как правило, равно половине ширины проёма или чуть больше. Для стандартных ворот с проёмом 4 метра это примерно 2–2,5 метра между сваями.
Когда подходит 🎯
- Лёгкие ворота (створка до 250–300 кг)
- Проём до 4 метров
- Плотный, стабильный грунт (песок, супесь, плотный суглинок)
- Невысокий уровень грунтовых вод
- Ограниченный бюджет
Как это работает
Каждая свая вкручивается ниже глубины промерзания — обычно на 1,5–2,0 м в средней полосе. Лопасти сваи упираются в плотный несущий слой и «якорят» конструкцию. Морозное пучение действует на ствол сваи сбоку, но не может вытолкнуть её, потому что лопасть внизу держит, как якорь ⚓
Швеллер сверху играет двойную роль: он и ростверк (связывает сваи в единую конструкцию), и готовая закладная для роликов. Никакого бетона, никакой опалубки, никакого ожидания 28 суток, пока бетон наберёт прочность.
Плюсы 👍
- Минимальные затраты на материалы (2 сваи + швеллер)
- Быстрый монтаж — реально за 2–4 часа
- Нет мокрых процессов, нет грязи на участке
- Можно монтировать в любое время года, даже зимой
- Легко демонтировать, если вдруг понадобится перенести ворота
Минусы 👎
- Только для лёгких ворот и небольших проёмов
- Две точки опоры — значит, меньше жёсткость. При сильных ветровых нагрузках или тяжёлой створке швеллер может «играть»
- Если одна из свай попадёт на неоднородный грунт (линза глины, старая засыпка) — возможен неравномерный крен
- Не подходит для слабых, торфяных, сильно пучинистых грунтов — нужно больше точек опоры
Важный нюанс ⚡
На двух сваях критически важна точность установки. Если сваи стоят не строго вертикально или не выведены в один уровень — швеллер ляжет криво, и ворота не поедут ровно. Тут нет «подушки безопасности» в виде третьей точки — каждая свая на счету.
2️⃣ Фундамент на трёх сваях
Эволюция предыдущей схемы: добавляется третья свая — обычно посередине между двумя крайними, или ближе к тому краю, где нагрузка больше (а у откатных ворот максимальная нагрузка — в зоне привода и ближней роликовой тележки). Сверху — всё тот же швеллер, приваренный к оголовкам трёх свай.
Когда подходит 🎯
- Средние и тяжёлые ворота (створка 300–450 кг)
- Проём от 4 до 6 метров
- Грунты средней плотности, суглинки, глины
- Участки с умеренным пучением
- Когда хочется надёжности, но без «космических» затрат
Как это работает
Третья свая — это не просто «ещё одна труба в земле». Она кардинально меняет работу конструкции. Вот почему 🔧:
Швеллер на двух опорах — это балка, которая работает на изгиб. Чем длиннее пролёт, тем больше она прогибается под нагрузкой. Добавляя третью опору посередине, вы делите длинный пролёт на два коротких. Прогиб уменьшается в разы. Конструкция становится значительно жёстче.
Кроме того, три точки опоры дают лучшее распределение нагрузки. Откатные ворота нагружают фундамент неравномерно: когда створка полностью открыта — основной вес приходится на одну зону, когда закрыта — на другую. Три сваи «размазывают» эту нагрузку, и каждая свая работает в более комфортном режиме 📊
Плюсы 👍
- Существенно выше жёсткость по сравнению с двумя сваями
- Подходит для более тяжёлых ворот и широких проёмов
- Лучшая устойчивость к неравномерным нагрузкам
- По-прежнему быстрый монтаж (3–5 часов)
- По-прежнему нет бетона и земляных работ
- Хорошо работает на неоднородных грунтах — даже если одна свая попадёт на слабое место, две другие подстрахуют
Минусы 👎
- Дороже, чем две сваи (но ненамного — одна свая плюс работа по вкручиванию)
- Требует более точной разметки — три точки должны лежать строго на одной линии
- Для очень тяжёлых ворот (500+ кг) или очень слабых грунтов может быть недостаточно — нужен полноценный ростверк
Почему три сваи — это часто «золотая середина» 🏆
На практике фундамент на трёх сваях — самый популярный вариант для частных откатных ворот. Он даёт отличный баланс между надёжностью, скоростью и стоимостью. Большинство ворот шириной 4–5 м и весом до 400 кг прекрасно стоят именно на трёх сваях десятилетиями. Это тот случай, когда не нужно переплачивать, но и экономить опасно 💡
3️⃣ Свайно-ростверковый фундамент
Это уже «тяжёлая артиллерия» 🔩 Несколько винтовых свай (обычно 3–4, иногда больше) объединяются не просто швеллером, а полноценным стальным ростверком — жёсткой рамой из швеллера, профильной трубы и/или уголка, сваренной в единую пространственную конструкцию. Иногда ростверк дополнительно бетонируют, создавая комбинированную конструкцию: сваи обеспечивают глубинное закрепление, а бетонный ростверк — поверхностную жёсткость.
Когда подходит 🎯
- Тяжёлые ворота (450 кг и выше)
- Широкие проёмы (6 метров и более)
- Слабые, неоднородные, торфяные, болотистые грунты
- Высокий уровень грунтовых вод
- Сильное морозное пучение
- Промышленные объекты с интенсивной эксплуатацией
- Когда нужна гарантированная надёжность на десятилетия, и бюджет это позволяет
Как это работает
Ростверк — это не просто «палка сверху на сваях». Это силовой элемент, который превращает отдельные сваи в единую жёсткую систему. Представьте: каждая свая по отдельности — как отдельная нога стула. Она может стоять, но шатается. А ростверк — это то, что превращает четыре отдельные ноги в устойчивый стул 🪑
В свайно-ростверковом фундаменте под откатные ворота ростверк выполняет несколько функций одновременно:
- Распределяет нагрузку между всеми сваями равномерно
- Компенсирует возможные различия в несущей способности отдельных свай
- Воспринимает горизонтальные усилия — ветровые нагрузки, рывки при торможении створки, удары
- Служит готовой площадкой для монтажа роликовых тележек и привода
- Гасит вибрации от работы автоматики
Варианты исполнения ростверка
Ростверк может быть разным — и это важно понимать при выборе:
🔹 Стальной ростверк — швеллер или двутавр, приваренный к оголовкам свай. Самый быстрый вариант. Готов к работе сразу после сварки и покраски. Не боится мороза и не требует времени на набор прочности.
🔹 Железобетонный ростверк — между сваями устраивается опалубка, закладывается арматурный каркас и заливается бетоном. Более массивный, более инертный, но и более долговечный. Минус — нужно ждать набора прочности (минимум 7–14 дней до нагружения).
🔹 Комбинированный — стальной швеллер как основа, вокруг которого заливается бетон. Сочетает скорость стального решения с массивностью бетонного. Часто используется для особо тяжёлых ворот.
Плюсы 👍
- Максимальная жёсткость и несущая способность
- Работает на любых грунтах, включая самые проблемные
- Равномерное распределение нагрузки — даже если грунт неоднородный
- Выдерживает тяжёлые ворота и интенсивную эксплуатацию
- Минимальный риск деформаций и перекосов
- Долговечность: правильно сделанный свайно-ростверковый фундамент служит 50+ лет
Минусы 👎
- Самый дорогой из трёх вариантов
- Более трудоёмкий монтаж (особенно с бетонным ростверком)
- Требует квалифицированных сварщиков
- Избыточен для лёгких ворот на хорошем грунте — как стрелять из пушки по воробьям 🎯🐦
- При бетонном ростверке — мокрые процессы и время ожидания
Когда это действительно необходимо
Свайно-ростверковый фундамент — это решение для сложных случаев. Если у вас на участке торф, высокие грунтовые воды, ворота весят полтонны, проём 6 метров, а ветра дуют так, что створку парусит — тогда да, это ваш вариант. Для стандартных частных ворот он чаще всего избыточен, но если условия требуют — экономить на нём не стоит 💪
🚫 А как же бетонный монолит?
Да, многие по старинке заливают под откатные ворота монолитную бетонную «ленту» — выкапывают траншею длиной 2–3 метра, глубиной 1–1,5 м, шириной 40–50 см, вяжут арматуру, ставят опалубку и заливают бетоном с закладным швеллером.
Скажем прямо: для частных откатных ворот это решение избыточно 🙅♂️
Вот почему:
Огромный объём земляных работ. Котлован под бетонный монолит — это 1,5–3 кубометра грунта, которые нужно выкопать и куда-то деть. Если рядом уже стоит забор, уложена плитка или разбиты клумбы — готовьтесь к разрушениям 🏗️💥
Мокрые процессы. Бетон нужно замешать (или заказать миксер), залить, провибрировать, укрыть, поливать… И потом ждать минимум 7–14 дней, пока он наберёт хотя бы 70% прочности. В дождь, жару или мороз — отдельные танцы с бубном 🥁
Жёсткая привязка к глубине промерзания. Бетонный монолит — это жёсткая конструкция, которая не умеет «обходить» пучение. Она должна быть заглублена ниже глубины промерзания целиком. В средней полосе это 1,3–1,5 м. На севере — до 2,5 м. Копать котлован глубиной 2,5 метра ради ворот? Серьёзно? 😅
Невозможность переделки. Если что-то пошло не так — бетонный монолит не открутишь и не передвинешь. Только ломать, вывозить и делать заново. А это время, деньги и нервы 💸
Чувствительность к ошибкам. Не тот класс бетона, недостаточно арматуры, плохо провибрировали, не выдержали сроки — и монолит трескается, крошится, «гуляет». А вы узнаете об этом только через пару лет, когда ворота начнут клинить.
Когда бетонный монолит оправдан?
Практически никогда для частных откатных ворот стандартного размера. Это решение из эпохи, когда винтовых свай не было, а надёжность понималась как «чем больше бетона — тем лучше». Сейчас три правильно установленные винтовые сваи со швеллером дают ту же (а часто и лучшую) несущую способность — быстрее, чище, дешевле и с возможностью монтажа в любое время года 📅
Единственное исключение — промышленные объекты с очень тяжёлыми воротами (от 800 кг) на плотных грунтах, где бетонный монолит может быть частью общего фундамента здания. Но это совсем другая история.
Сравнительная таблица: какой фундамент выбрать 📋
| Параметр | На 2 сваях | На 3 сваях | Свайно-ростверковый |
| Вес ворот | до 250–300 кг | до 400–450 кг | 450+ кг |
| Ширина проёма | до 4 м | 4–6 м | 5–8+ м |
| Грунт | плотный, стабильный | средний | любой, включая слабый |
| Время монтажа | 2–4 часа | 3–5 часов | 1–2 дня |
| Стоимость | 💰 | 💰💰 | 💰💰💰 |
| Надёжность | ⭐⭐⭐ | ⭐⭐⭐⭐ | ⭐⭐⭐⭐⭐ |
| Ремонтопригодность | высокая | высокая | средняя |
Практические советы: как не ошибиться 🛠️
Про сваи
✅ Используйте сваи диаметром не менее 89 мм (а лучше 108 мм) с толщиной стенки от 4 мм. Тонкостенные сваи — это экономия, которая выйдет боком
✅ Обязательна антикоррозийная обработка. Просто покрасить грунтовкой — недостаточно. Нужно горячее цинкование или качественное эпоксидное покрытие
✅ Вкручивайте сваи строго вертикально, контролируя уровень на каждом обороте. Отклонение даже на 2 градуса — это проблема
✅ Заполняйте полость сваи цементно-песчаной смесью — это защитит от коррозии изнутри и добавит жёсткости
Про швеллер
✅ Швеллер — не менее 16П (а для тяжёлых ворот — 20П). Тонкий швеллер прогнётся, и ваши ролики будут работать «в горку» ⛰️
✅ Швеллер приваривается к сваям сплошным швом, а не прихватками. Это силовое соединение, а не декоративное
✅ Верхняя полка швеллера должна быть выведена строго в горизонт — проверяйте длинным уровнем (не менее 2 м) или лазерным нивелиром
Про разметку
✅ Линия свай должна быть параллельна линии забора и находиться на расстоянии, достаточном для свободного хода створки (обычно 15–20 см от забора до центра швеллера)
✅ Длина закладной (швеллера) — не менее половины ширины проёма. Для ворот на 4 метра — минимум 2 метра швеллера
Частые ошибки, которые дорого обходятся 🚨
❌ «Сосед так сделал — и у меня так будет». У соседа может быть другой грунт, другой вес ворот, другая глубина промерзания. Чужой опыт — не руководство к действию.
❌ Экономия на количестве свай. Поставить две сваи вместо трёх, чтобы сэкономить 3–5 тысяч рублей — а потом потратить 50–100 тысяч на переделку. Классика 😔
❌ Монтаж в мёрзлый грунт без понимания, что делаешь. Зимний монтаж свай возможен, но требует опыта. Мёрзлый грунт не прощает ошибок.
❌ Не учитывается откатная часть. Помните: створка откатных ворот в открытом положении уходит за проём. Фундамент должен быть именно там — не под проёмом, а рядом с ним, со стороны отката.
❌ Привод ставят до проверки хода ворот. Сначала убедитесь, что створка катается легко и ровно вручную. Только потом ставьте автоматику. Привод не должен компенсировать кривой фундамент 🤖
Итого: что выбрать именно вам? 🤷♂️
Если коротко:
🔹 Лёгкие ворота, хороший грунт, небольшой проём, ограниченный бюджет → фундамент на двух сваях
🔹 Стандартные ворота для частного дома, обычные условия → фундамент на трёх сваях (оптимальный выбор для большинства)
🔹 Тяжёлые ворота, сложный грунт, широкий проём, нужна максимальная надёжность → свайно-ростверковый фундамент
🔹 Бетонный монолит → оставьте для промышленных объектов. Для частного дома это лишние деньги, время и нервы 🚫
И самое главное: не гадайте — узнайте, что у вас за грунт. Даже простейший пробный шурф глубиной 1,5–2 метра покажет, с чем вы имеете дело. Это бесплатно и занимает час, а сэкономить может сотни тысяч рублей 💎
Хороший фундамент — это тот, о котором вы забыли сразу после установки ворот. Потому что он просто работает. Тихо, надёжно, годами. Именно к этому стоит стремиться ✨
